本文先整體介紹一下電線電纜的命名規矩及分類，后要點介紹工程規劃中常常觸及的通訊電纜和電力電纜的命名標明辦法并結合詳細比如給予闡明，最終羅列介紹了規劃中常用的部分通訊電纜和電力電纜。
電線電纜分類有哪幾種
電線與電纜的差異其實沒有嚴厲的邊界。一般將芯數少、產品直徑小、結構簡略的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜;導體截面積較大的(大于6平方毫米) 稱為大電線，較小的(小于或等于6平方毫米) 稱為小電線，絕緣電線又稱為布電線。
電線電纜的完好命名一般較為雜亂，所以人們有時用一個簡略的稱號(一般是一個類別的稱號) 結合類型規范來替代完好的稱號，如“低壓電纜”代表0.6/1kV級的一切塑料絕緣類電力電纜。電線電纜產品首要分為以下幾類：
(1) 裸電線及裸導體制品
本類產品的首要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等。加工工藝首要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等。產品首要用在城郊、鄉村、用戶主線、開關柜等。
(2) 電力電纜
本類產品首要特征是：在導體外擠(繞) 包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力體系的相線、零線和地線) ，如二芯以上架空絕緣電纜，或再添加護套層，如塑料/橡套電線電纜。首要的工藝技術有拉制、絞合、絕緣擠出(繞包) 、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有必定差異。
產品首要用在發、配、輸、變、供電線路中的強電電能傳輸，經過的電流大(幾十安至幾千安) 、電壓高(220V至500kV 及以上) 。
(3) 電氣配備用電線電纜
該類產品首要特征是：種類規范繁復，運用規模廣泛，運用電壓在1kV 及以下較多，面臨特別場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦
用線纜、薄壁電線等。
(5) 通訊電纜及光纖
跟著近二十多年來，通訊職業的飛速發展，產品也有驚人的發展速度。從曩昔的簡略的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，乃至組合通訊纜等。
該類產品結構尺度一般較小而均勻，制作精度要求高。
(6) 電磁線(繞組線)
首要用于各種電機、儀器外表等。
這兒插一句，以上六大類電纜都可以在電纜寶中收購或出售哦，電纜寶是電纜職業優質的b2b渠道，電纜寶(www.dianlanbao)保產品品質、保錢貨安全、保買賣公正。
電線電纜產品的命名準則
電線電纜產品稱號中首要包含以下內容：
(1) 產品運用場合或巨細類稱號
(2) 產品結構資料或型式
(3) 產品的重要特征或附加特征
根本按上述次序命名，有時為了著重重要或附加特征，將特征寫到前面或相應的結構描繪前。
產品結構描繪整體準則是依照從內到外的準則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
電力電纜和通訊電纜命名標明辦法
電力電纜命名標明辦法
電力電纜的類型組成與次序如下：
類別-導體-絕緣-內護層-結構特征-外護層或派生-使錳卣
其間1-5項和第7項用拼音字母標明，高分子資料用英文名的第1位字母標明，每項可所以1-2個字母;第6項是1-3個數字。
(1) 電纜類別
ZR(阻燃) 、NH(耐火) 、DDZ(低煙低鹵) 、WDZ(低煙無鹵) 、K(操控電纜類) 、DJ(電子計算機) 、N(農用直埋) 、JK(架空電纜類) 、B(布電線) 、TH(濕熱區域用) 、FY-(防白蟻、企業規范) 等。
(2) 電纜導體
T(銅導體) 、L(鋁導體) 、G(鋼芯) 、R(銅軟線) 。
(3) 電纜絕緣
V(聚氯乙烯) 、YJ(交聯聚乙烯) 、Y(聚乙烯) 、X(天然丁苯膠混合物絕緣) 、G(硅橡膠混合物絕緣) 、YY(乙烯--乙酸乙烯橡皮混合物絕緣) 。
(4) 電纜護套
V(聚氯乙烯護套) 、Y(聚乙烯護套) 、F(氯丁膠混合物護套) 。
(5) 電纜屏蔽
P(銅網屏蔽) 、P1(銅絲環繞) 、P2(銅帶屏蔽) 、P3(鋁塑復合帶屏蔽) 。
類型中的省掉準則：電線電纜產品中銅是首要運用的導體資料，故銅芯代號T 省寫，但裸電線及裸導體制品在外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不標明大類代號，電氣配備用電線電纜類和通訊電纜類也不列明，但列明小類或系列代號等。第7項是各種特別運用場合或附加特別運用要求的符號，在“-”后以拼音字母符號。有時為了杰出該項，把此項寫到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業規范) 。
(6) 鎧裝和外護套數字符號
0：無
1：聯鎖鎧裝 纖維外被
2：雙層鋼帶 聚氯乙烯外套
3：細圓鋼絲聚乙烯外套
4：粗圓鋼絲
5：皺紋(軋紋) 鋼帶
6：雙鋁(或鋁合金) 帶
7：銅絲織造
簡化在不會引起混雜的情況下，有些結構描繪省寫或簡寫，如轎車線、軟線中不允許用鋁導體，故不描繪導體資料。
舉例：“ZR-YJV22-8.7/15”額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額外電壓8.7/15kV”——運用場合/電壓等級
“阻燃”——著重的特征
“銅芯”——導體資料
“交聯聚乙烯絕緣”——絕緣資料
“鋼帶鎧裝”——鎧裝層資料及型式(雙鋼帶空隙繞包)
“聚氯乙烯護套”——表里護套資料(表里護套資料均一樣，省寫內護套資料)
“電力電纜”——產品的大類稱號
通訊電纜命名標明辦法
通訊電纜的命名次序如下：
分類代號-絕緣介質資料代號-護套資料代號-派生特性-特征阻抗-絕緣介質芯現外徑整數值-屏蔽層。
(1) 分類代號
S 代表同軸射頻，SE 代表射頻對稱電纜，ST 代表特種射頻電纜。因而同軸電纜的分類編號一般均為S ;
(2) 絕緣介質資料
Y 代表聚乙烯、F 代表聚四氟乙烯(F46)、X 代表橡皮、W 代表安穩聚乙烯、D 代表聚乙烯空氣、U 代表氟塑料空氣;
(3) 護套資料代號
V 代表聚氯乙稀、Y 代表聚乙烯、W 代表物理發泡、D 代表錫銅、F 代表氟塑料;
(4) 派生特性
Z 代表歸納/組合電纜(多芯) 、P 代表多芯再加一層屏蔽鎧裝;
(5) 特征阻抗
50歐姆、100歐姆、120歐姆;
(6) 絕緣介質芯線外徑整數值
以毫米為單位1、2、3、4、5……
(7) 屏蔽層
一般屏蔽層有1層、2層、3層及4層。
舉例：“SYV-75-2-1”實心聚乙烯絕緣聚氯乙稀外護套射頻同軸電纜 S ：射頻同軸電纜，分類號
Y ：聚乙烯絕緣，絕緣介質資料
V ：聚氯乙稀外護套，外護套資料
75：75歐姆，特性阻抗
2：2mm ，絕緣介質芯線外徑整數值
1：單芯(2為多芯)
常見電力電纜和通訊電纜
SYV ：實心聚乙烯絕緣射頻同軸電纜，用處：無線通訊、播送、監控體系工程和有關電子設備中傳輸射頻信號(含歸納用同軸電纜) 。SYWV(Y)：物理發泡聚乙絕緣有線電視體系電纜，用處：有線電視、寬帶網專用電纜。
BV ：銅芯聚氯乙烯絕緣電線，用處：適用于電器外表設備及動力照明固定布線用。
BLV ：鋁芯聚氯乙烯絕緣電線，用處：適用于溝通額外電壓為450V/750V及以下的動力設備、家用電器、小型電動工具、儀器外表及動力、照明線路。
BVR ：銅芯聚氯乙烯絕緣軟電線，用處：適用于電器外表設備及動力照明固定布線用。
RV ：銅芯聚氯乙烯絕緣銜接軟電線，用處：本產品適用于溝通額外電壓450/750V以下的家用電器，小型電動工具，儀器外表及動力為照明等設備的銜接。

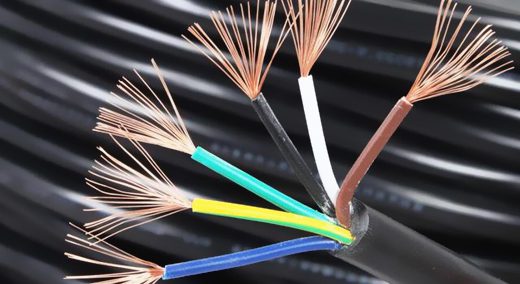

RVV ：銅芯聚氯乙烯絕緣聚氯乙烯護套銜接軟電線，用處：家用電器、小型電動工具、外表及動力照明。
RVVZ ：阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套銜接軟電線，用處：適用于電信、郵電、鐵路、化工、消防、通訊、化工等通訊機房配電體系的內部銜接線，既適合于固定敷設也可做移動電纜運用，在特別環境中尤為適用。
RVS ：銅芯聚氯乙烯絕緣絞型銜接軟電線，用處：本產品適用于溝通額外電壓450/750V以下的家用電器，小型電動工具，儀器外表及動力為照明等設備的銜接。
RVB ：銅芯聚氯乙烯絕緣平型銜接軟電線，用處：本產品適用于溝通額外電壓450/750V以下的家用電器，小型電動工具，儀器外表及動力為照明等設備的銜接。
RVVP ：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜，電壓300V/300V 2-24芯，用處：儀器、外表、對講、監控、操控設備。
BVVB ：銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，用處：用于額外電壓300/500V及以下的動力，日用電器，儀器外表及電信設備固定敷設用。
KVV ：聚氯乙烯絕緣操控電纜，用處：電器、外表、配電設備信號傳輸、操控、丈量。
KVVP ：聚氯乙烯護套織造屏蔽電纜 用處：電器、外表、配電設備的信號傳輸、操控、丈量。
AVVR ：聚氯乙烯護套設備用軟電纜，用處：電器內部操控，電腦操控外表和電子設備及自動化設備等信號傳輸。
SBVV HYA ：聚氯乙烯絕緣(鋁箔屏蔽)聚氯乙烯護套程控交換機電纜，用處：數據通訊電纜(室內、外) 用于電話通訊及無線電設備的銜接以及電話配線網的分線盒接線用。
SFTP ：耐油型雙絞雙屏蔽數據電纜，用處：用于有耐油、抗電磁干擾要求的設備數據通訊。
JVPV 、JVPVP 、JVVP ：銅芯聚氯乙烯絕緣及護套銅絲織造電子計算機操控電纜，用處：計算機及儀器外表操控電纜。
