低壓脈沖測驗法具有操作簡略、波形易于辨認、準確度高級特色。關于短路、低阻、斷線毛病用此法測驗，可直接確認毛病間隔。即便無此類毛病，一般高壓閃絡測驗前，也能夠低壓脈沖法測電纜全長或速度，與閃絡測驗波形比較，通常會利于波形剖析，到達快速確認毛病點意圖。



  低壓脈沖測驗法測毛病的辦法：

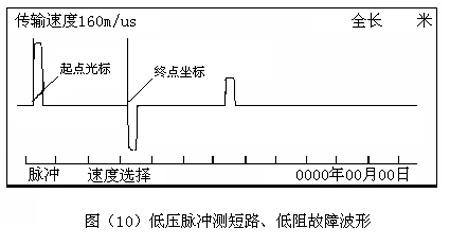

  當脈沖菜單出現時，可選鍵1（沒全長），也可選鍵2（測毛病）。銜接電纜接被測電纜毛病相同，其它操作辦法也與測全長相同。如果是低阻、斷路毛病，測驗波形如圖







        定光標時，發射正脈沖上升沿與基線交點定為起點，反射負脈沖下降沿與基線交瞇定為結尾。如果是短線毛病，測驗波形，定光標辦法與測全長時相同。運用脈沖法測驗時，按圖銜接后，依據所測電纜類型，挑選適宜傳輸速度和脈寬，調理輸入振幅電位器1/3方位，按采樣鍵即可。



        依據顯現波形巨細，調理起伏電位器，從頭采樣。當0.2us脈寬輸入振幅最大還反射波時，選用2us脈沖測驗。為了便于比較可別離接毛病相與另一好相作兩次采樣，如前圖六所示。按（­）（¯）鍵可選單波形或雙波形顯現，用1/2鍵改動操作區，挑選當時波形1或2。完結采樣后，移動光標定起點，再移動光標到波形反射點，此刻屏幕所顯現的長度便是電纜全長值。關于短電纜最好將終端短路測全長，終端反射改為負脈沖，定光標時，對終端開路電纜以發射正脈沖上升沿與基線交點為準定光標起點，以反射正脈沖上升沿與基線交點定光標結尾。



         低壓脈沖測驗法具有操作簡略、波形易于辨認、準確度高級特色。關于短路、低阻、斷線毛病用此法測驗，可直接確認毛病間隔。即便無此類毛病，一般高壓閃絡測驗前，也能夠低壓脈沖法測電纜全長或速度，與閃絡測驗波形比較，通常會利于波形剖析，到達快速確認毛病點意圖。



        不同的廠家出產的電纜毛病測驗儀運用辦法都迥然不同，因而電力工作者在運用之前需求熟讀產品運用說明，嚴厲依照說明書來進行運用，這樣就能快速查找電纜毛病點了。
